Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

1507

У цій статті мова піде про те, як провести заміну ременя ГРМ і ременя ТНВД. «Пацієнт» — Audi A6 2.5 TDI V6 2001 р. АКПП, (двиг. AKE). Послідовність робіт, описаних у статті, підходить для заміни ременя ГРМ і ТНВД на двигунах AKN; AFB; AYM; AKE; BCZ; BAU; BDH; BDG; BFC. Можуть виникнути розбіжності при роботі з автомобілями різних років випуску, але найчастіше розбіжності виникають при роботі з деталями кузова.

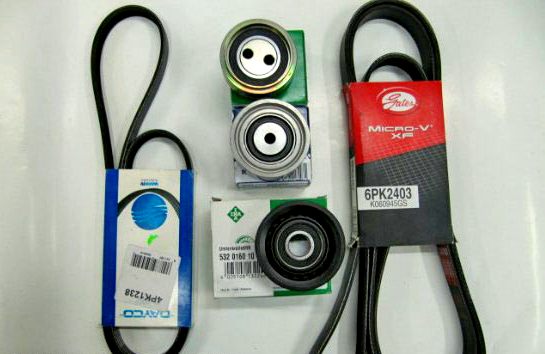

Комплект для заміни ременів ГРМ і ТНВД Ауді А6
Виробник Найменування Каталожний номер Ціна (крб)
Wahler Термостат 427487D 680
Elring Сальник валу (2 шт.) 325155 100
INA Натяжний ролик 531030710 1340
INA Натяжний ролик 532016010 660
Ruville Направляючий ролик 55701 1100
DAYCO Поліклинові ремінь 4PK1238 240
Gates Ремінь ручейковий 6PK2403 1030

Середня вартість деталей вказана за станом цін на літо 2017-го для Москви і регіону.

Список інструментів:

  • Опора -3036

  • Фіксатор -T40011

  • Двухзахватный знімач -T40001

  • Фіксуючий болт -3242

  • Насадка 22 -3078

  • Фіксатор распредвалів -3458

  • Фіксатор дизельного ТНВД -3359

УВАГА! Всі роботи потрібно виконувати тільки на холодному двигуні.

Основна послідовність робіт

Починаємо, в першу чергу знімається верхня і нижня захист двигуна, а так само і воздуховод повітряного фільтра, не забуваємо про патрубки интеркуллера, що йдуть від радіатора интеркуллера. Після від труби интеркуллера знімається кріплення передньої подушки двигуна.

Починаємо знімати болти кріплять радіатор кондиціонера, сам радіатор потрібно відвести в сторону, від’єднувати від магістралей не потрібно. Болти, що кріплять масляні магістралі АКПП відкручуємо, магістралі відводимо в сторону грудини кузова. Патрубки системи охолодження від’єднуємо, охолоджуючу рідину потрібно злити, не забудьте заздалегідь знайти ємність. Электроразъемы і фішки потрібно від’єднати від фар, трос із замку капота потрібно зняти.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Болти передній панелі потрібно відкрутити і зняти разом з радіатором. Радіатор не потрібно ставити в положення сервісного обслуговування, так як робота, яку належить виконати буде вимагати від вас як можна більше вільного місця. Ось саме тому бажано витратити 15 хвилин на злив охолоджуючої рідини, а так само на зняття радіатора в зборі з фарами.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Приступаємо до робіт на правій стороні двигуна, знімаємо повітрозабірний канал, який веде до повітряного фільтру.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Тепер від’єднуємо роз’єм витратоміра і знімаємо кришку повітряного фільтра.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Повітропровід знімається між інтеркулером і турбонагнітачем.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Паливний фільтр знімається, не від’єднуючи шланги і блоки кріплення датчиків, їх потрібно просто відвести в сторону. Звільняємо доступ до заглушки розподільного валу правою ГБЦ.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Починаємо знімати кришку в задній частині правого распредвала.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

При знятті заглушка зруйнується, знімайте кришку акуратно, намагайтеся не зіпсувати ущільнюючий край посадки (стрілка ).

Заглушку найпростіше зняти попередньо пробивши і зачепивши її Г-подібним інструментом. Знімати бажано розхитуючи в різні сторони.

У тому випадку, якщо немає можливості придбати нову заглушку, можна вирівняти стару. Нанести хороший герметик з двох сторін.

Переходимо до лівій стороні, з неї потрібно зняти: вакуумний насос, розширювальний бачок.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Не забудьте поршень третього циліндра встановити в ВМТ. Це робиться так: спочатку перевіряємо сполучилася чи мітка «ВІД» на распредвале з центром маслозаливної горловини.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Видаляємо ще одну кришку, і встановлюємо фіксатор коленвала.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Не забудьте перевірити поєднане чи отвір заглушки з отвором «ВМТ» на щоці коленвала.

Заміна ременя ТНВД

Приступаємо до зняття ременя ТНВД. Перед тим, як зняти ремінь знадобиться зняти: верхню кришку ременя приводу ГРМ, вязкостную муфту і вентилятор.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Так само ручейковий ремінь привода навісних агрегатів, ручейковий ремінь приводу кондиціонера.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Кришка ременя приводу навісних агрегатів теж знімається.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Якщо ж ці ремені ви збираєтеся ставити назад, але потрібно позначити напрямок їх обертання.

Приступаємо.

В першу чергу знімаємо демпфер приводу ПНВТ.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Зверніть увагу, що центральну гайку маточини демпфера послаблювати не потрібно. У зубчастий шків приводу ПНВТ вставляємо фіксатор №3359.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Користуючись ключем №3078, ослабляйте гайку натяжителя ременя ТНВД.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Беремо шестигранник і їм відводимо натягувач від ременя за годинниковою стрілкою, після гайку натяжителя потрібно злегка затягнути.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Процедура зняття ременя ГРМ

Після того, як ремінь ТНВД знятий, починаємо знімати ремінь ГРМ. В першу чергу, відкручуємо болти лівого шківа розподільного валу.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Після, демонтуємо зовнішній шків приводу ПНВТ разом ременем. Уважно оглядаємо втулку натяжителя, потрібно переконатися в її цілості. Справна втулка вільно обертається в корпусі, люфтить повинен повністю бути відсутнім.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Тефлонові і гумові ущільнювачі повинні бути без пошкоджень. Тепер продовжуємо, потрібно відкрутити болти шківа коленвала.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Знімаємо шків коленвала. Центральний болт коленвала відвертати не потрібно. Шківи гідропідсилювача і вентилятора, а так само нижню кришку ременя ГРМ потрібно зняти.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Користуючись ключем №3036 тримаємо распредвал і послаблюємо болти шківів обох валів.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Беремо шестигранник 8 мм і повертаємо ролик натяжителя, ролик натяжителя потрібно провертати за годинниковою стрілкою, до тих пір, поки отвори корпусу натяжителя і отвори в штоку не сполучаться.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Для того, щоб уникнути пошкоджень натяжителя, не потрібно докладати великих зусиль, ролик бажано повертати повільно, неї поспішаючи. Фіксуємо шток, пальцем діаметром 2 мм і починайте знімати: проміжний і натяжна ролики ГРМ, а так само і ремінь приводу ГРМ.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Після того, як буде знято ремінь ТНВД і ГРМ. Зверніть увагу на те, в якому стані водяний насос і термостат.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Як всі деталі будуть зняті, починаємо їх чистку. Приступаємо до другої частини, зворотній установці деталей.

Починаємо встановлювати нову помпу

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Перед установкою на прокладку помпи бажано нанести герметик.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Після ставимо термостат, корпус термостата і прокладку бажано промазати герметиком.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

При установці, простежте за тим, щоб клапан термостат був орієнтований на 12 годин.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Приступаємо до установки ременя приводу ГРМ, перед установкою потрібно переконатися в тому, що мітка «ВІД» розташовується по центру маслозаливної горловини.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Після перевіряємо правильно встановлений фіксатор №3242.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Не забуваємо перевірити правильність планок №3458.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Для того, щоб полегшити встановлення міток розподільних валів, для їх обертання краще використовувати контропору № 3036. Як тільки всі мітки будуть виставлені, знімачем №Т40001 потрібно їх зафіксувати. Не забудьте зняти з распредвала лівий шків.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Обертання зубчастого шківа правого распредвала потрібно перевірити на конусній посадці. Якщо виникне необхідність, болт можна підтягнути рукою. Починаємо установці натяжної і проміжного ролика ременя ГРМ.

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

Ремінь ГРМ потрібно одягати в нижеописанной послідовності:

  • Колінчастий вал,
  • Правий розподільний вал,
  • Натяжний ролик,
  • Направляючий ролик,
  • Водяний насос.
  • Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Ліва гілка ременя повинна одягатися на шків лівого распредвала і встановлюємо їх спільно на вал. Після затягуємо центральний болт лівого распредвала від руки. Тепер перевіряємо, обертання шківа на конусній посадці, перекосів бути не повинно.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Користуючись шестигранником 8 мм, не багато треба повернути ролик натяжителя, провертати потрібно за годинниковою стрілкою.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Фіксатор штока натяжителя вже можна видалити.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Прибираємо шестигранник, а замість нього встановлюємо двосторонній динамометричний ключ. Цим ключем потрібно провернути ролик натяжителя, провертати потрібно проти годинникової стрілки моментом 15 Нм. Все, тепер ключ можна зняти.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Користуючись ключем №3036 утримуємо распредвал, затягуємо болти моментом 75 — 80 Нм.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Тепер можна приступати до збірки, ставимо кришку-плиту кріплення навісних агрегатів ручейковых ременів, вентилятора. Перед тим як почати встановлювати кришку–плиту, потрібно закріпити в посадковому місці новий натяжний ролик ременя ТНВД, підтягнути гайку кріплення від руки.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Тепер ставиться нижня кришка ременя приводу ГРМ, шківи гідропідсилювача і вентилятора.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Перед установкою шківа коленвала потрібно поєднати виступи і виїмки на зубчастому колесі коленвала. Болти зубчастого шківа коленвала повинні бути затягнуті моментом 22 Нм.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Приступаємо до установки ременя приводу ПНВТ:

    У першу чергу потрібно перевірити, чи правильно встановлені усі мітки газорозподілу. Після ставимо всі ролики на кришці-плиті.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Тепер орудуючи шестигранником на 6 мм, відводимо за годинниковою стрілкою ролик натяжителя ПНВТ в нижнє положення, що гайку підтягуємо від руки.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Все, накидаємо ремінь приводу ПНВТ, його потрібно одягати разом з лівої шестернею на шківи распредвала і насоса. Не забудьте переконатися в тому, що болти розташовані по центру овальних отворів. Якщо виникне необхідність, то доведеться провернути шестерню. Болти кріплення закручуємо від руки, перевірити відсутність вільного обертання зубчастого шківа і перекосів.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Ключем №3078, послаблюється гайку натяжителя ременя приводу ПНВТ.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Беремо шестигранник і повертаємо натягувач проти ходу годинникової стрілки, то тих пір, поки не сполучаться відмітчик з репером. Після, затягуємо гайку натяжителя (момент 37 Нм), болти зубчастого шківа (22 Нм).

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Витягуємо фіксатори і повільно проворачиваем колінвал на два оберти за годинниковою стрілкою. У колінвал вставляємо фіксатор №3242. Бажано відразу перевірити можливість вільного встановлення планок і фіксатора ТНВД. Ще раз перевіряємо поєднання репера з отметчиком. Якщо вони не поєдналися, то регулюємо натяг ременя ТНВД ще раз. Починаємо ставити вакуумний насос лівого розподільного валу, заглушку правого торця розподільного вала і пробку блоку двигуна.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Встановлюємо демпфер насоса приводу ПНВТ.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Затягуємо болти кріплення демпфера на 22 Нм. Не потрібно відразу встановлювати верхні кришки ременя приводу ГРМ, але тільки в тому випадку, якщо планується регулювання початку впорскування і динамічна перевірка із застосуванням діагностичного обладнання, якщо Ви не збираєтеся виконувати цю процедуру, то кришки можна поставити. Ставимо радіатор і фари на місце, та підключаємо все електрообладнання.

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Заміна ременів приводу ГРМ і ТНВД на Audi A6 2.5 TDI V6

    Не забудьте залити охолоджуючу рідину.

    Запускаємо двигун, для того, щоб вийшло повітря.
