Виставлення запалювання на двигуні – це не просто показник у посібнику з експлуатації. Це серцебиття процесу згоряння. Коли двигун правильно налаштований, паливо згоряє ефективно. Ви отримуєте максимальну потужність кожної порції палива. Поршні, клапани та розподільні вали рухаються синхронно. Вони не стикаються. Якщо зіткнення відбувається, ви отримуєте повністю зруйнований двигун.
Більшість сучасних автомобілів справляються із цим за допомогою комп’ютера. Електронні блоки керування (ЕБУ) регулюють кут випередження запалення за мілісекунди. Однак більшість автомобілів на дорогах, як і раніше, покладаються на механічні системи. Якщо у вашому автомобілі є розподільник і ремінь або ланцюг ГРМ, вам, швидше за все, потрібно виконати статичне налаштування запалювання.
Цей метод встановлює точку запалювання без запуску двигуна. Це протилежність динамічного налаштування, для якої потрібен двигун і дорогий стробоскоп або осцилограф. Динамічна настройка точна, але може здатися страшною. Статичне налаштування доступне. Її можна виконати у гаражі за допомогою кількох базових інструментів. Вартість приблизно порівнянна з кількома ящиками гарного пива. Якщо ви можете відкрити капот та знайти розподільник, ви зможете це зробити. Готувальники хот-родів та ентузіасти трекових перегонів віддають перевагу.
Коли необхідна статична настройка запалювання
Чому кут запалення «спливає»? Двигуни – це прецизійні машини. Вони зношуються.
Згодом компоненти деградують. Ланцюг ГРМ розтягується. Шестерня розподільчого валу зношується. Це призводить до того, що цикл запалення виходить із синхронізації з положенням поршня. Ви почуєте це раніше, ніж побачите. Стук або детонація вказують на те, що повітряно-паливна суміш спалахує в неправильний момент.
Якщо кут запалення трохи збитий, падає економічність палива. Ефективність різко знижується. Двигун працює нерівно. Якщо збій посилюється, наслідки стають серйозними. Поршні можуть вдарити по відкритих клапанах. Це руйнує двигун. Потрібна повна заміна чи капітальний ремонт головки блоку циліндрів.
Вам слід розглянути можливість статичного налаштування запалювання у таких випадках:
- Двигун стукає чи детонує під навантаженням.
- Ви замінили ремінь чи ланцюг ГРМ.
- Ви встановлюєте новий чи відновлений двигун.
У стандартному чотиритактному двигуні колінчастий вал обертається двічі за кожен робочий хід поршня. Розподільний вал обертається один раз. Синхронізація тут не вибачає помилок. Тут немає місця для неточностей.

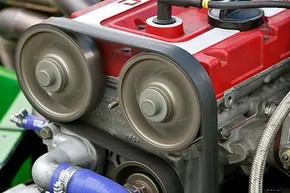

Ремінь ГРМ зазвичай слугує близько 60 000 миль (96 561 км). Гума старіє. Зуби зношуються. Якщо ремінь порветься, клапани та поршні зіткнуться. Сам ремінь коштує недорого. Ремонт – ні. Якщо ви розбираєте двигун для ремонту, повторне налаштування запалювання є обов’язковим при складанні.
Статичне налаштування також є безпечним способом обкатки нового двигуна. Якщо ви встановили новий двигун (crate engine) або доручили спеціалізованій майстерні виконання серйозних робіт, статичне налаштування гарантує безпеку першого запуску. Вона запобігає катастрофічним ушкодженням при першому займанні.
Процес статичного налаштування запалювання
Статичне налаштування полягає у встановленні базового значення. Ви вирівнюєте ротор розподільника із проводом свічки запалювання першого циліндра. Це має відбуватися, коли поршень знаходиться у верхній мертвій точці (ВМТ) на такті стиснення.
Вам знадобляться стробоскоп, тахометр та спосіб доступу до міток запалення. На більшості двигунів є покажчик на передній кришці та насічки на шківі колінчастого валу. На деяких старих автомобілях мітки знаходяться на демпфері колінчастого валу.
- Знайдіть мітки запалювання. Очистіть їх, якщо вони забруднені олією. Використовуйте білу фарбу або крейду, щоб зробити їх видимими.
- Знайдіть ВМТ. Повертайте двигун вручну, доки покажчик не вирівняється з міткою ВМТ. Переконайтеся, що поршень на такті стиснення. Ви можете перевірити це, викрутивши свічку першого циліндра та відчувши тиск великим пальцем.
- Встановіть розподільник. Помістіть розподільник у посадкове місце. Ротор повинен вказувати на контакт першого циліндра.
- Підключіть стробоскоп. Прикріпіть затискач до акумулятора, масу до блоку двигуна, а щуп – до проводу свічки першого циліндра.
- Встановіть базовий кут запалювання. Запустіть двигун. Дайте йому попрацювати на неодруженому ходу. Направте світло стробоскопа на шків колінчастого валу. Повертайте корпус розподільника доти, доки мітки не співпадуть із вказаним градусом. Це значення зазвичай вказано в посібнику з обслуговування, часто це 10-12 градусів до верхньої мертвої точки (ВМТ).
- Перевірте випередження. Після встановлення базового кута відцентровий механізм випередження в розподільнику почне працювати зі збільшенням обертів.
Цей метод не враховує вакуумне випередження або сучасні датчики навантаження двигуна. Він ставить основу. Система керування двигуном або механічні випередження подбають про інше.
Це не є ідеальним. Це не імітує реальних умов водіння. Але це дозволяє запустити двигун. А працюючий двигун краще за непрацюючого.
Чому механіки все ще використовують цей метод
Сучасна діагностика сильна. Сканери OBD-II зчитують дані у реальному часі. Вони показують кут випередження запалення у часі. Навіщо повертатись до стробоскопа?
Тому що комп’ютери можна обдурити. Датчики виходять із ладу. Провід корродирують. Сканер може показати, що кут запалення є ідеальним, хоча двигун стукає, тому що датчик бреше. Статичне налаштування – це фізика. Це – механічна істина.
Це також швидше для простих налаштувань. Якщо ви чуєте детонацію, вам не потрібно копатися в кодах помилок. Ви дивитеся на теги. Ви регулюєте розподільник. Ви перевіряєте знову. Це прямолінійно.
Для класичних автомобілів та старих спортивних машин статична настройка часто є єдиним життєздатним методом. Багато з цих двигунів не мають електронної складності для динамічного налаштування. Вони покладаються на механічні криві випередження, вбудовані у розподільник.
Якщо ви працюєте над вінтажним маслкаром, класичним BMW або старим Honda, статична настройка – ваш друг. Вона поважає механіку тієї доби. Вона не покладається на програмне забезпечення, якого більше не існує.
Поширені помилки, яких слід уникати
Люди поспішають у цьому процесі. Вони припускають, що ВМТ це місце, де блимає світло. Це негаразд. Світло блимає, коли відбувається іскра. Іскра виникає до ВМТ. Це і є випередження.
Якщо ви вирівнюєте мітки при працюючому двигуні, ви встановлюєте кут запалення на холостому ходу, а не на ВМТ. Це критичне різницю. Статичне налаштування встановлює опорну точку. Динамічна регулювання уточнює її.
Інша помилка – ігнорування зносу шестерні розподільника. Зношена шестерня може призвести до того, що розподільник перескочить зуби. Це призведе до випадкового усунення кута запалювання. Якщо ви замінюєте ремінь ГРМ, ви також маєте замінити шестерню розподільника. Це дешева страховка.
Також перевірте вакуумні шланги. Від’єднаний вакуумний шланг змусить двигун працювати на бідній суміші та перегріватися. Це імітує випередження запалення. Завжди підключайте вакуумний шланг під час перевірки статичного запалювання. Має бути активним лише механічне випередження.
«Статичне налаштування – це якір. Все інше залежить від неї.
Якщо якір встановлено неправильно, решта — хаос. Двигун може працювати. Він може навіть здаватися нормальним. Але він не працюватиме ефективно. Він не прослужить довго.
Принадність статичної настройки полягає в її простоті. Для неї не потрібний ноутбук. Жодних дорогих адаптерів. Тільки світло, ключ та готовність уважно дивитися.
Ви вирівнюєте метал. Ви дослухаєтеся до двигуна. Ви змушуєте його правильно дихати.
Іноді це здається читерством. Тепер комп’ютер робить так багато роботи. Але є задоволення від того, що все налаштоване вручну. Від того, що ви точно знаєте, де відбувається іскра щодо поршня. Це зв’язок із машиною, яку не можуть забезпечити датчики.
Двигун заводиться. Він працює. Стук зник. Холостий хід став плавним.
Ви це зробили. Тепер їдьте.
Правильне встановлення моменту запалювання — це лише початок більш масштабної роботи, такий як заміна ременя ГРМ. Перш ніж возитися з розподільними та колінчастими валами, вам потрібен план. Почніть із пошуку міток на маховику та шківі розподільчого валу. Якщо ці насічки стерті або покриті брудом, не ризикуйте втратити їх пізніше. Витратьте хвилину, щоб відзначити їх білою фарбою. Це може здатися тривіальним, але пошук ледь помітної лінії, коли руки зайняті інструментами, це кошмар, який вам не потрібен.
Для цієї процедури статичної настройки вам знадобляться всього два основні інструменти: накидна головка, що підходить для болта колінчастого валу вашого двигуна, та контрольна лампа (тестер). Контрольна лампа виглядає як велика викрутка із двома проводами, прикріпленими до задньої частини. Один провід затискається на масу, а інший підключається до силової сторони ланцюга, який ви перевіряєте – це розподільник у старих системах запалювання. Пропустіть дешеві версії, які не мають дроту маси. Вони коштують на копійки дешевші, але значно ускладнюють вашу роботу. Коли ви торкаєтеся щупом під напругою клеми, лампочка в ручці загоряється. Саме це дозволяє визначити, чи тече струм.
Пошук верхньої мертвої точки (ВМТ)
Мета тут – встановити поршень номер один у верхню мертву точку (ВМТ). Це точка, в якій поршень знаходиться у самому верху свого ходу. Мітка ВМТ знаходиться на шківі колінчастого валу або іноді на маховику. У вашому посібнику з ремонту буде вказано точний ступінь кута випередження запалення для вашого двигуна — чи встановлений він точно у ВМТ або на кілька градусів раніше. Ця варіація існує тому, що клапани повинні бути закриті в цей момент, щоб іскра запалювання була ефективною.
Використовуючи ключ, прокручуйте двигун вручну за годинниковою стрілкою. Зупиніться, коли мітка ВМТ співпаде зі швом на блоці циліндрів. Якщо ви перестаралися, не продовжуйте крутити вперед. Відкотіться назад приблизно на 30 градусів проти годинникової стрілки, а потім знову повільно подайте вперед до ВМТ. Точність має вирішальне значення.
Вирівнювання розподільника
Зніміть кришку розподільника. Усередині знайдіть ротор і невелику виїмку, відлиту на підставі розподільника. Ротор повинен вказувати на це вилучення, коли поршень номер один знаходиться в положенні займання. Якщо двигун раніше перебирався, це вирівнювання може бути порушено. Послабте болт кріплення розподільника, щоб отримати потрібний люфт.
Поверніть ключ запалення у положення “увімкнено”. Не заводьте двигун. Вам потрібно лише подати живлення від батареї на систему запалювання. Якщо стартер увімкнеться, ви порушили послідовність дій. Вимкніть його, поверніться під капот і почніть вирівнювання знову.
Метод контрольної лампи
Затисніть провід контрольної лампи на надійну масу кузова. Доторкніться щупом до первинної клеми котушки запалення або до дроту розподільника. Лампа має спалахнути. Якщо цього не сталося, перевірте свої з’єднання.
Тепер починається налаштування. Поверніть корпус розподільника трохи за годинниковою стрілкою, доки контрольна лампа не згасне. Потім поверніть його проти годинникової стрілки повільно, доки лампа не почне ледь помітно світитись. Вам не потрібно шукати широкий діапазон яскравості. Вам потрібен точний момент, коли нитка напруження починає світитися. Це і є точкою статичного моменту запалювання. Надійно затягніть хомут розподільника.
Це статична настройка. Це базовий рівень. Щоб ваш двигун працював плавно, забезпечував хорошу економію палива і їхав без затримок, вам зрештою потрібно буде виконати динамічне налаштування моменту запалювання за допомогою стробоскопа при двигуні, що працює.
Обкатка та перевірка
Якщо ви зібрали новий двигун, дочекайтеся завершення періоду обкатки перед остаточним налаштуванням моменту запалювання. Теплове розширення та стиснення металевих компонентів у перші кілька сотень миль можуть трохи змістити момент запалення. Це нормально. Якщо ваш старий двигун, спочатку прогрійте його. Холодні двигуни поводяться інакше, ніж гарячі.
Щоб перевірити свою роботу, прокрутіть двигун на чверть оберту проти годинникової стрілки, а потім повільно поверніть його у положення ВМТ. Якщо момент запалення встановлено правильно, контрольна лампа спалахне рівно під час збігу міток. Якщо вона спалахує рано чи пізно, ви схибили. Почніть знову. Це нескладно, але потребує терпіння.
